Este artigo mostra o detalhamento do suporte(B), utilizado no artigo FreeCAD_LinearPattern




(1) Execute o FreeCAD.

Este tutorial foi feito no FreeCAD versão 0.20



Figura 1 – Versão do FreeCAD



(2) Acesse a bancada 'Part Design'.
(3) Insira um 'Body'.
(4) Crie um 'Sketch'.



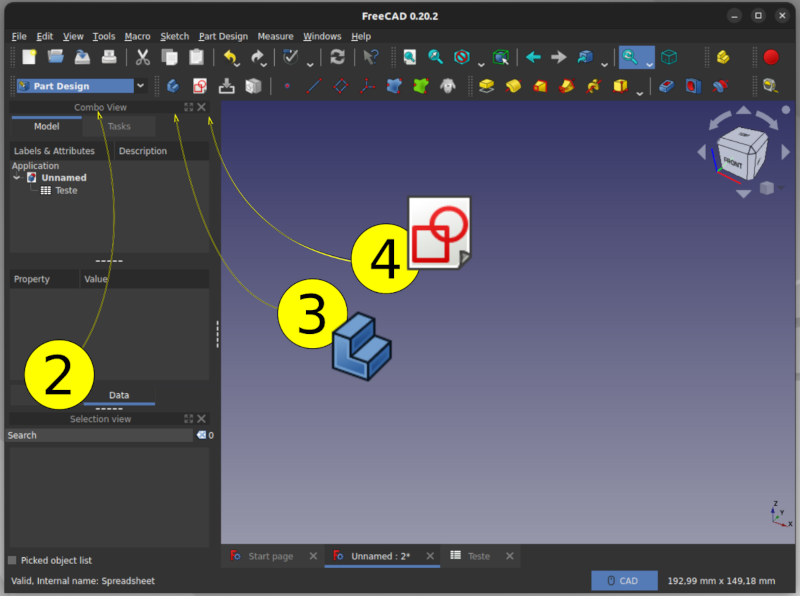

Figura 2 – Criando o 'Sketch'



A tela gráfica mostra a origem das coordenadas e o cruzamento dos planos principais.

5) Clique sobre o plano 'YZ' com o botão esquerdo do mouse.

A bancada 'Part Design' altera-se para a bancada 'Sketcher'.

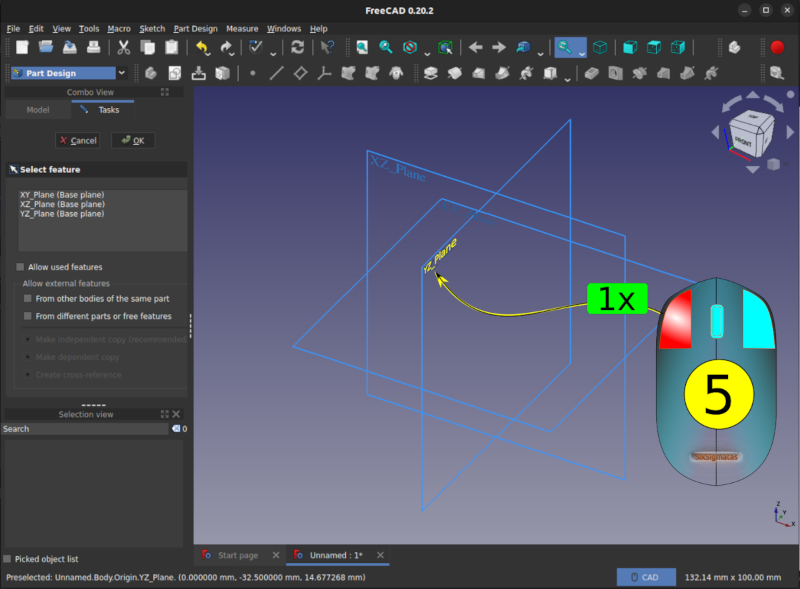

Figura 3 – Selecionando o plano para o 'Sketch'



6) Desenhe um retângulo fazendo com que a origem do sistema de coordenadas fique dentro do mesmo.
  (A) Selecione a ferramenta 'Rectangle'.
 (B) Clique, com o botão esquerdo do mouse, sobre a tela gráfica, à esquerda do eixo vertical e acima do eixo horizontal.
  (C) Conduza o mouse até que fique à direita do eixo vertical e abaixo do eixo horizontal e clique com o botão esquerdo do mouse novamente.

  Note que não é necessário movimentar o mouse com o botão pressionado.

  (D) Observe que o centro da origem do sistema deve ficar dentro do retângulo.
  (E) Para encerrar o comando, clique uma vez com o botão direito do mouse.

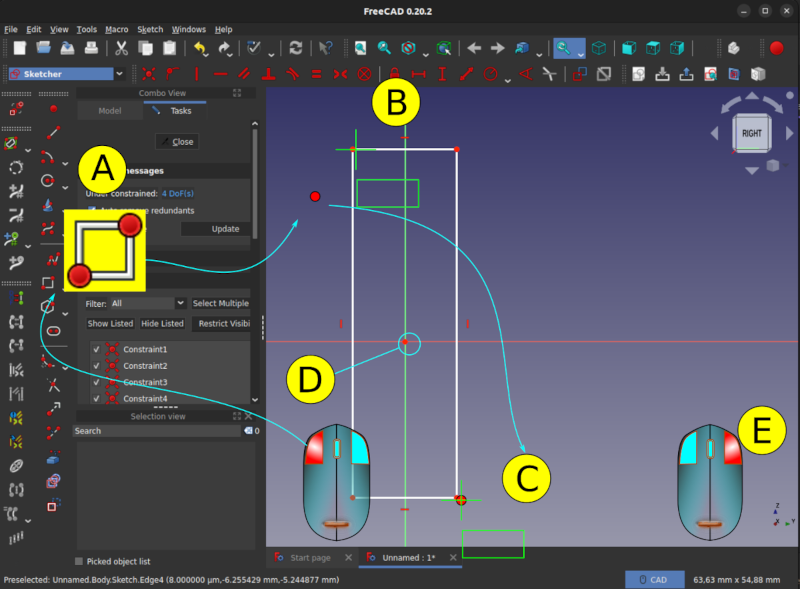

Figura 4 – Desenhando um retângulo



7) Centralizando o 'sketch' em relação à origem.
  (A) Selecione a ferramenta 'Symmetric'.

Primeiro selecione o vértice superior esquerdo do retângulo. Em seguida, selecione o vértice inferior direito do retângulo. Finalmente, selecione a origem do sistema de coordenadas.

Observe que, necessariamente, temos que ativar os vértices, e somente ao final, clicamos sobre o ponto onde queremos que a centralização seja feita. No exemplo, o ponto é a origem do sistema de coordenadas.

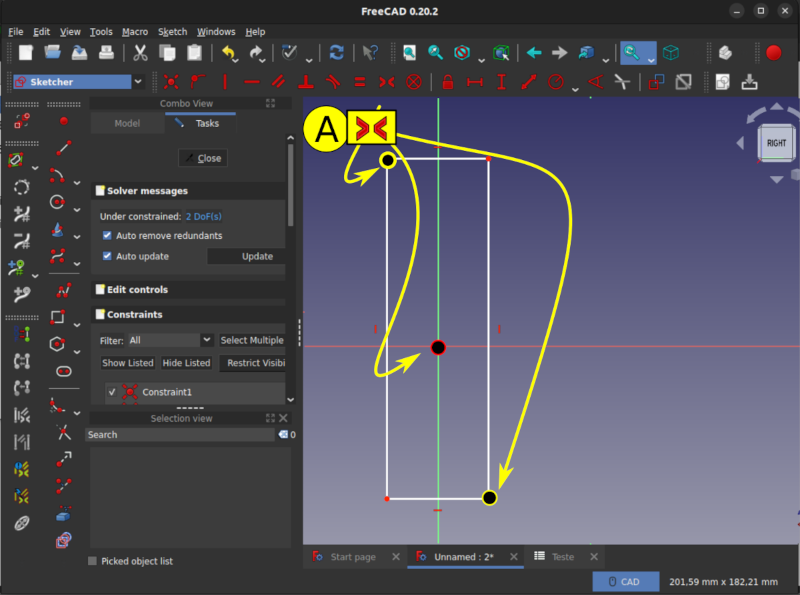

Figura 5 – Centralizando o 'sketch'



8) Ajuste a dimensão horizontal do retângulo:

  (A) Selecione a ferramenta 'Horizontal distance'.
  (B) Clique, com o botão esquerdo do mouse, sobre uma das arestas horizontais do retângulo.
  (C) Na caixa de diálogos 'Insert length', coloque 5 mm no campo 'Length'
  (D) Clique em 'Ok'.



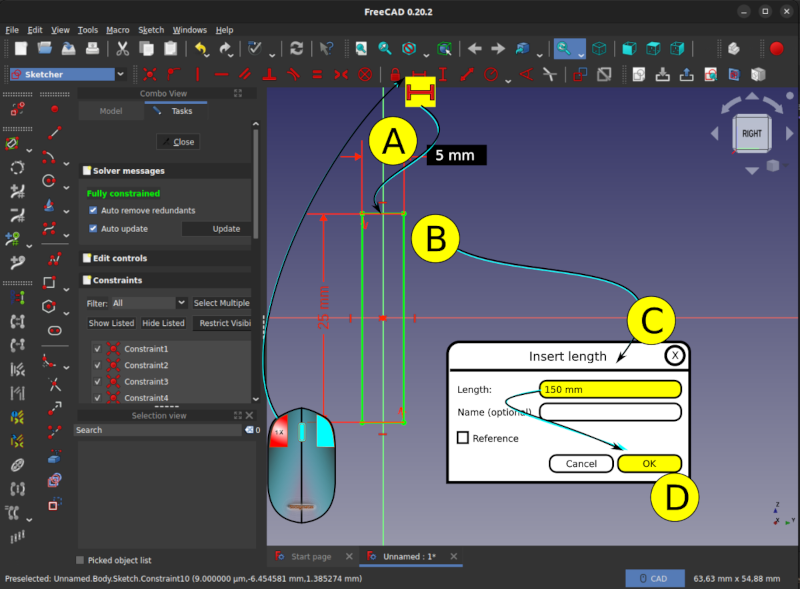

Figura 6 – Ajustando a dimensão horizontal e nomeando a variável de comprimento



9) Ajuste a dimensão vertical do retângulo:

  (A) Selecione a ferramenta 'Vertical distance'.
  (B) Clique, com o botão esquerdo do mouse, sobre uma das arestas verticais do retângulo.
  (C) Na caixa de diálogos 'Insert length', coloque 25 mm no campo 'Length'.
  (D) Clique em 'Ok'.
  (E) Clique em 'Close' para encerrar.

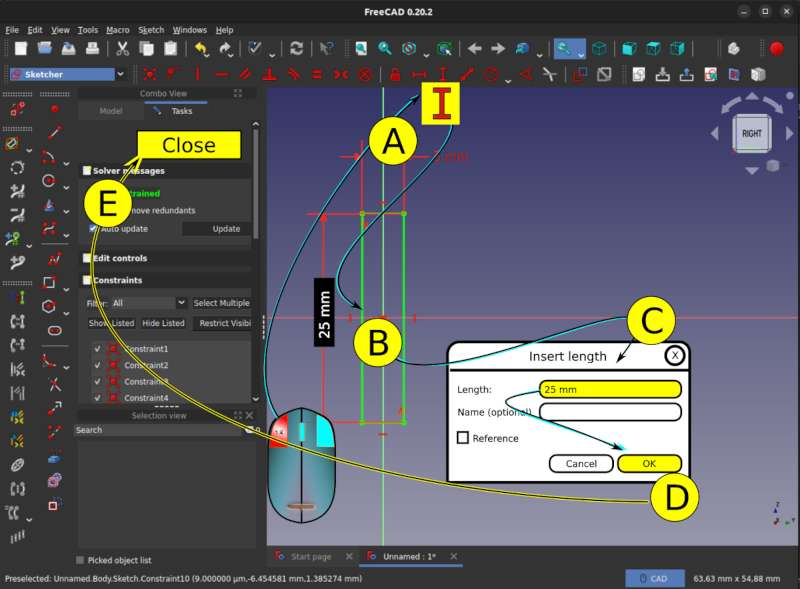

Figura 7 – Ajustando a dimensão vertical.



10) Aplique extrusão no sentido da espessura:

  (A) Com o 'Sketch' selecionado, clique sobre a ferramenta 'Pad'.
  (B) Em 'Pad parameters', ajuste 'Length' para 150 mm.

  Note que se teclar 'Enter' após introduzir a dimensão, o 'sketch' será fechado. Neste caso, em 'Combo view', selecione a aba 'Model', expanda 'Pad' clicando sobre a seta ao seu lado esquerdo e dê duplo clique com o botão esquerdo sobre 'sketch'.

  (C) Marque a opção 'Symmetrical to plane'
  (C) Clique em 'Ok'.

'Symmetrical to plane' faz com que a extrusão ocorra nos dois sentidos do plano ativo.
O suporte está pronto. Salve o arquivo.



Figura 8 – Aplicando extrusão ('pad') no sentido da espessura
